Airflow란

파이썬으로 작성된 데이터 파이프라인(ETL) 프레임워크로 Airbnb에서 시작한 Apache 오픈소스 프로젝트이다.

→ 가장 많이 사용되는 데이터 파이프라인 관리 및 작성 프레임워크로 python 코드로 workflow를 작성하고 스케줄링, 모니터링 하는 플랫폼이며 데이터 파이프라인 스케줄링을 지원한다. (한 ETL 실행 끝나면 다음 ETL 실행)

→ 웹 UI를 제공하며 다양한 데이터 소스와 데이터 웨어하우스를 쉽게 통합하는 모듈도 제공하고 있다.

• https://airflow.apache.org/docs/

Documentation

Airflow WebUI





Airflow 구성

• Web Server
  • 스케줄러와 DAG 실행 상황 시각화
  • python Flask로 구현되어 있음
• Scheduler
  • DAG들을 워커들에게 배정하는 역할 수행
  • 정해진 시간에 실행되게 할 수 있으며 순차적 태스크 진행
  • 스케줄러와 각 DAG의 실행 결과는 별도 DB에 저장
• Worker
  • DAG를 실행하는 역할
• Metadata Database
  • SQLite가 기본 설치
  • 실제 프로덕션에서는 MySQL이나 Postgres를 사용해야 함
• Queue
  • 다수 서버 구성인 경우에만 사용

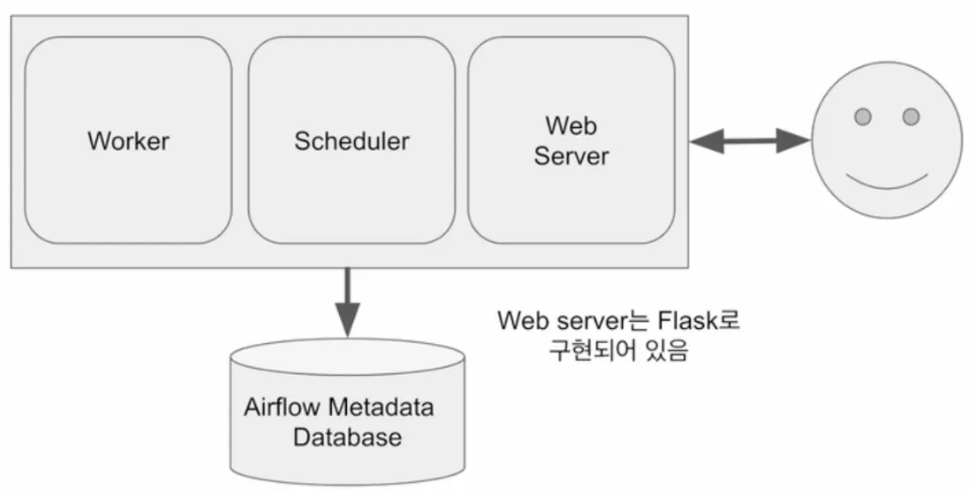

→ 서버 한대 일 때 Airflow 구조

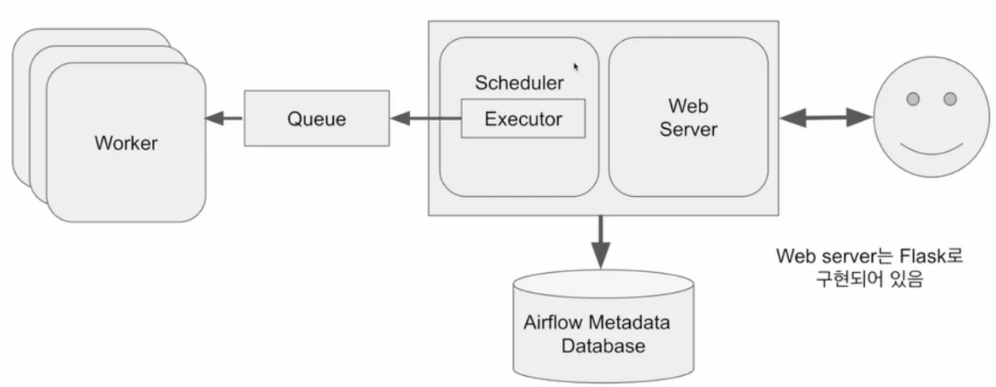

→ 다수 서버일 때 Airflow 구조

→ 스케일링 시 워커를 별도 서버에서 돌리고 워커가 있는 서버의 수를 늘리는 형태로 용량 증대

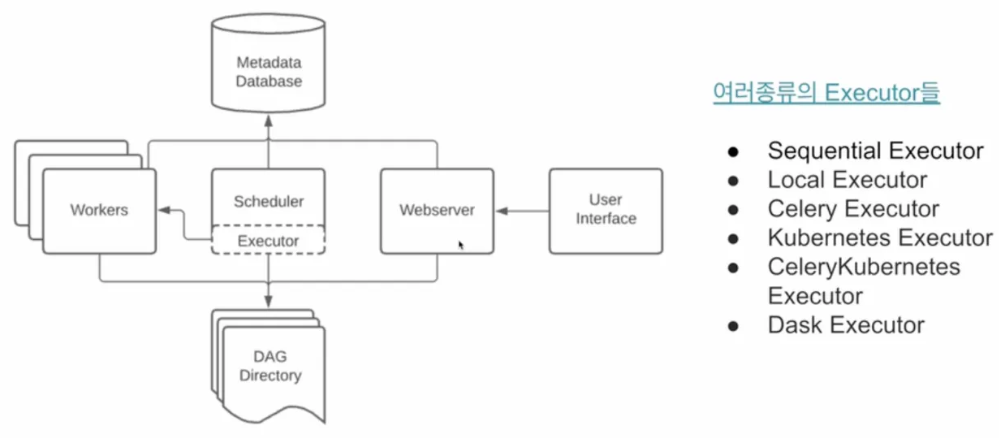

Airflow 구조

• 사용자는 UI를 통해 웹 서버와 통신
• Airflow 서버 안에 DAG directory가 있고 여기에 파이썬으로 작성된 파이프라인 코드가 있음
• 이 directory를 Airflow가 주기적으로 파싱해서 Metadata DB에 기록
• 스케줄러가 Executor를 통해 워커들에게 일 할당
• Executor 특성에 따라 Queue가 있기도 하고 없기도 함

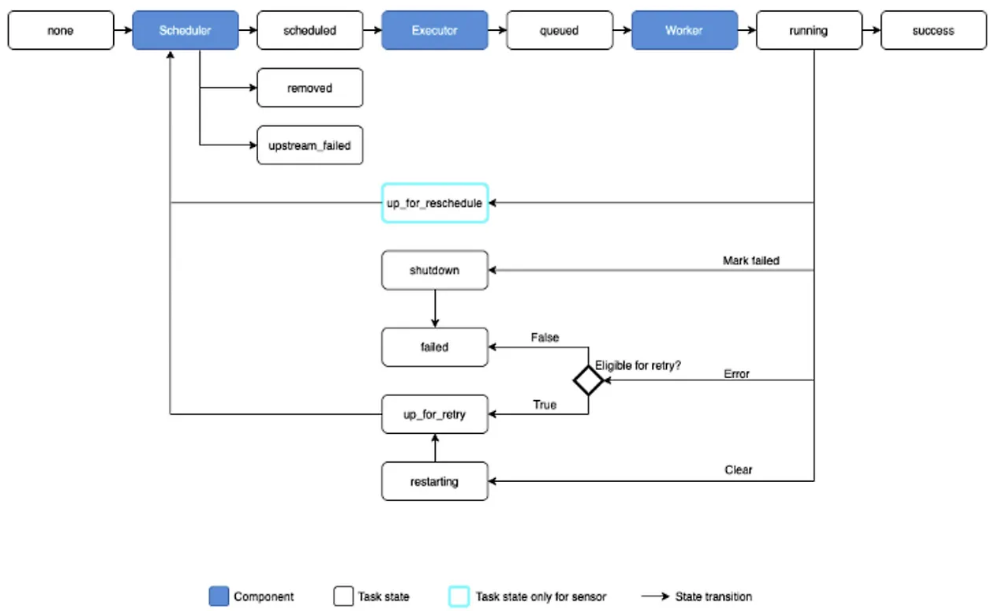

Airflow 구동 순서

1. web server 구동
2. folder DAGs 파일 받아와 보여줌
3. Scheduler에서 folder DAGs 보고 Metasotre에 정보 전달 후 DAGRun 생성
4. DagRun에 해당하는 Task Instance 생성 및 Executor 전달
5. Task가 여러 개면 Metasotre와 Task의 처리 상태 업데이트 하면서 Execute 진행
6. 완료 시 DagRun에 완료 상태 보낸 후 Scheduler에 완료 상태 업데이트 알려 끝냄

⇒ Airflow 구동 시 Webserver를 구동하고 난 후 꼭 scheduler도 같이 구동해야 Dag 파일 불러와 읽음





Airflow 구성 요소

• workflow
  • 가장 작은 단위인 Operator들이 모여 Task를 만들고 Task가 모여 DAG, DAG가 모여 Workflow가 됨

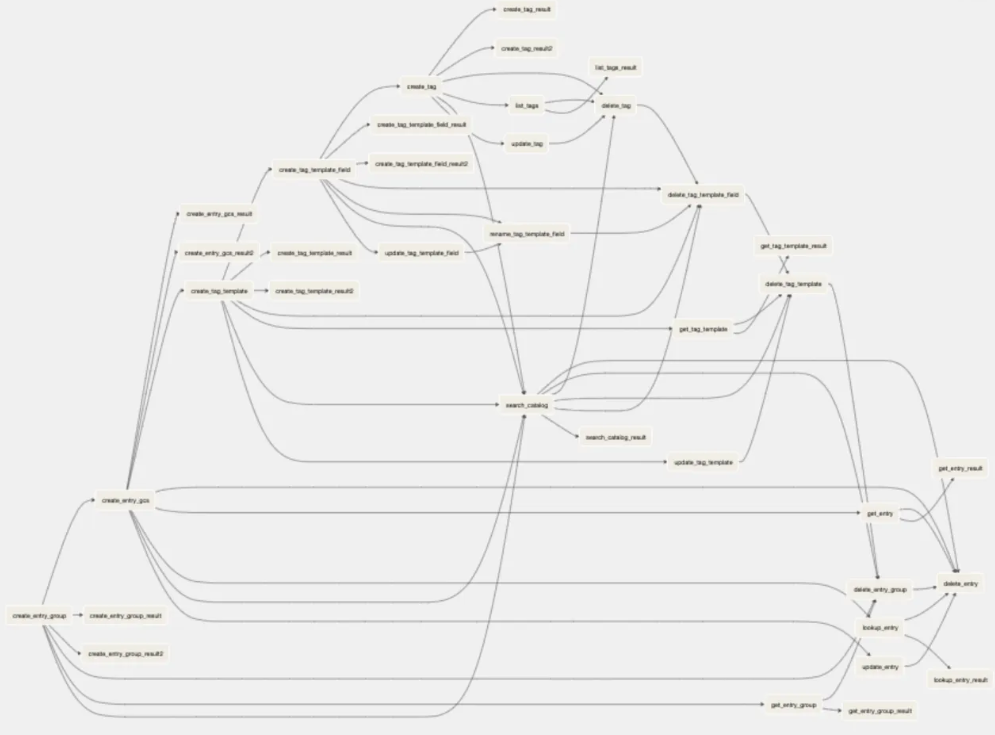

• DAG (Directed Acyclic Graph)
  • Airflow에서 데이터 파이프라인을 DAG라고 부름
  • 비선형 구조의 그래프라는 뜻으로 한쪽으로 방향이 흐르는 것을 의미

• 관계 의존성을 그래프로 그려 사용자가 flow를 잘 파악할 수 있도록 돕는 역할
• 1개의 DAG는 1개 이상의 task로 구성
  • 3개의 task로 구성된다면 Extract, Transform, Load로 구성

• 기본 DAG 작성법
  • DAG 선언 / task 정의 / >>, << 등으로 stream 정의

from datetime import timedelta
from airflow import DAG
from airflow.operators.bash import BashOperator
from airflow.utils.dates import days_ago

default_args = {
	'owner' : 'airflow',
	'retries' : 1,
	'retry_delay' : timedelta(minutes=5),
}

with DAG(
	'tutorial',
	default_args=default_args,
	description='A simple tutorial DAG',
	schedule_interval=timedelta(days=1),
	start_date=days_ago(2),
	tags=['example'],
) as dag:

    t1 = BashOperator(
        task_id='print_date',
        bash_command='date',
    )

    t2 = BashOperator(
        task_id='sleep',
        depends_on_past=False,
        bash_command='sleep 5',
        retries=3,
    )

    t1 >> t2

• task
  • Airflow 기본 실행 단위로 하나의 작업 단위를 task라고 함
  • 여러 개의 task를 이용해 하나의 DAG 생성
  • Airflow의 Operator로 만들어짐(Operator가 인스턴스화 된 것)
  • Airflow에서 다양한 종류의 Operator를 제공하기 때문에 경우에 맞게 결정하거나 필요 시 직접 개발
  • task 간 >>(downStream), <<(upstream) 이용해서 어떤 작업 할지 정할 수 있음

• Operator
  • DAG를 구성하기 위한 가장 작은 단위
  • DAGs가 작동하는 동안 workflow를 어떻게 작동하는지 묘사하는 것
  • 하나의 task에 대해 정의할 수 있음

t2 = BashOperator(
	task_id='sleep',
	depends_on_past=False,
	bash_command='sleep 5',
	retries=3,
)

• Sensor
  • 특정 조건이 채워지기를 기다리면 조건을 만족하는 경우 이후 Task로 넘어가게 하는 역할

from airflow.providers.http.sensors.http import HttpSensor

 # Http가 호출 될때 까지 기다리는 Sensor
is_api_avaiable = HttpSensor(
    task_id='is_api_available',
    http_conn_id='opensea_api',
    endpoint='api/~~/~~'
)

• pool
  • 동시성 제어를 위해 Pool 제공
  • 동시에 몇개의 DAG까지 진행할 수 있는지 조작 가능
• Xcom
  • Airflow task 간 데이터 공유가 필요할 때 사용
  • Airflow 간 데이터 공유 위해 push, pull로 해 전달 및 가져오기 가능
  • Python Operator 사용 해 return 값이 자동으로 Xcom에 push 됨
• Variable
  • Airflow에서 공통적으로 사용 가능한 변수들을 모아놓는 곳
  • Web UI에서 관리가 가능하며 key-value 값으로 보관
  • password, secret, passwd, authorization 등 키워드가 포함된 key를 가지는 경우 Web UI에서 정보가 자동으로 가려짐
• Connection
  • 외부 시스템과 연결하는 방식에 대한 정보 저장하는 곳
  • Operator, Hook 등에서 Connection의 정보를 사용 → UI에서 설정 가능
• Hook
  • 외부 플랫폼에 대한 인터페이스를 제공하는 것
  • Hive, S3, MySQL 등에 접근 가능한 다양한 Hook 제공
  • 독립적으로 task가 될 수 없어 Operator와 함께 사용 됨
